Правила хранения сэндвич-панелей
До монтажа панели рекомендуется хранить на поддонах.

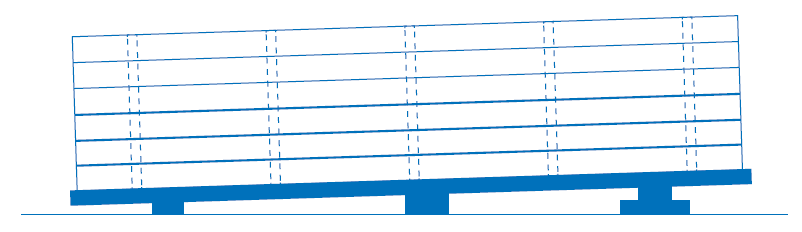

В случае складирования паллет на землю или иную неровную поверхность, их следует устанавливать на предварительно подготовленные прокладки из деревянных брусьев, уложенных в одной плоскости перпендикулярно длинной стороне паллеты. Для обеспечения стекания воды, паллеты следует укладывать с небольшим уклонном. Участок хранения должен обеспечивать стекание воды с поверхности паллеты и из-за паллеты, а также исключать по падание грязи на поверхности панелей.

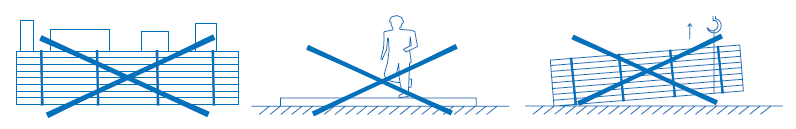

Во избежании порчи полимерного покрытия запрещается ходить по сэндвич-панелям и класть любые предметы, способные повредить поверхность. Запрещается поднимать упаковку сэндвич-панелей за края, подъем двух или более упаковок, а также подъём пачки сэндвич-панелей за одни край.
Запрещается передвигать упаковку посредством толкания.

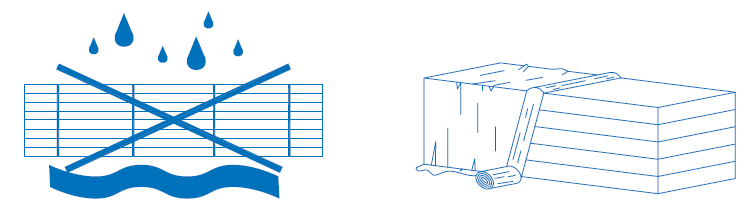

Панели следует хранить в заводской упаковке, обеспечивающей водонепроницаемость пакета, на неотапливаемых складах закрытого типа или под навесом, защищающим от воздействия прямых солнечных лучей, атмосферных осадков и пыли, с соблюдением установленных мер противопожарной безопасности не более 3 месяцев.
Допускается кратковременное, не более 1 месяца, хранение под открытым небом при условии сохранности заводской упаковки и защиты транспортного пакета от попадания на верхнюю панель прямых солнечных лучей. Рекомендуется укрыть паллеты брезентом.
Рекомендации
Перед началом монтажа сэндвич-панелей следует проверить наличие отклонений смонтированных металлоконструкций от проектного положения. Если неточность монтажа конструкций не соответствует действующим нормам, запрещается монтировать сэндвич-панели до получения проектного решения.
Все монтажные работы по креплению сэндвич-панелей к каркасу или иным несущим конструкциям должны вестись строго по проекту-раскладке или проекту производства монтажных работ. Проект должен содержать информацию о способе крепления каждой панели, а также о типе крепежа и его количестве.
Сэндвич-панели являются самонесущими конструкциями и не могут служить несущей конструкцией.
Непосредственно перед началом монтажных работ необходимо очистить поверхность сэндвич-панелей от возможных загрязнений.
Монтаж стеновых сэндвич-панелей
Перед монтажом стеновых сэндвич-панелей следует проверить точность размеров и ровность поверхности цоколя.

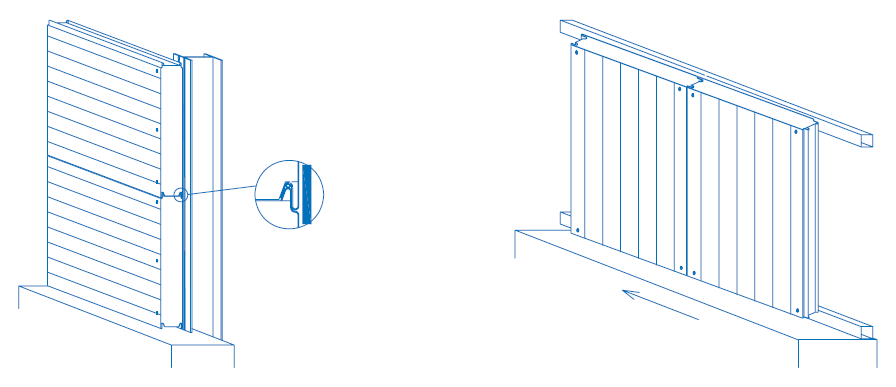

Монтаж стеновых панелей производится, начиная от крайней оси в направлении от нижней панели к верхней панели, (при горизонтальном монтаже).
Монтаж панелей предполагает следующую последовательность:
Необходимо расположить упаковки панелей на стройплощадке таким образом, чтобы обеспечивался доступ к панелям, монтируемым в первую очередь. Подготовить доборные и крепёжные элементы.

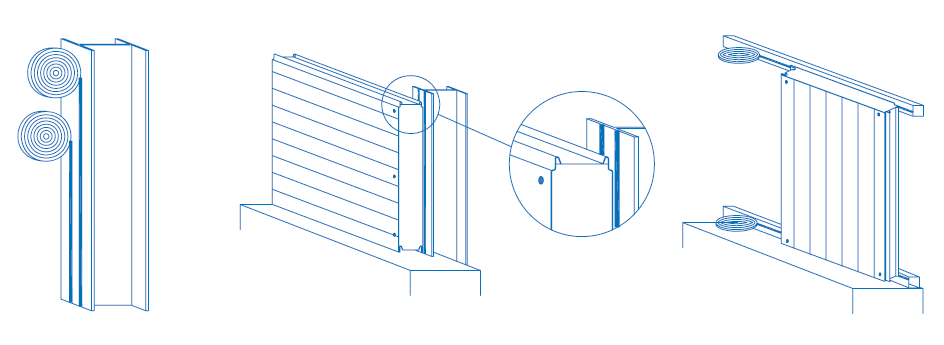

Для предотвращения попадания влажного воздуха в холодное время года из помещения в стык панелей, а так же предохранения панелей от износа из-за возможного трения, в местах примыканий плоскости панелей к элементам каркаса наклеивается уплотнительная лента.
Монтаж панелей производится с цоколя, снизу вверх, шип-паз панели (выпуклая часть замка) должен быть вверху.
Перед началом монтажа на цоколь здания устанавливается фасонный (опорный) элемент.
В нижнюю замковую часть (паз) со стороны помещения прокладывается силиконовый герметик (или каучуковый уплотнитель), в случае применения панелей в местах со значительной ветровой нагрузкой также следует прокладывать герметик и с наружной стороны панелей.
Для крепления панелей используются специальные самонарезающие винты с шайбами и уплотнительным кольцом из синтетического каучука. Длина самонарезающего винта зависит от толщины применяемых панелей типа несущей конструкции.

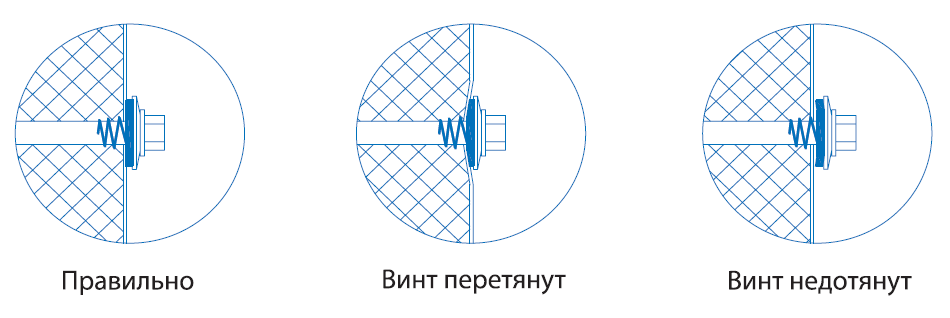

Самонарезающие винты для крепления сэндвич-панелей нельзя перетягивать, так как это может привести к деформации панели. Достаточность натяжения контролировать по деформации резинового уплотнителя шайбы.
Нельзя оставлять сэндвич-панели незакреплёнными или закреплёнными частично, так как это может привести к поломке сэндвич-панелей!
Парапетную панель с открытым верхом, с целью придания жесткости и конструкции и защиты от попадания влаги, необходимо предварительно закрыть поставляемым П-образным нащельником.
Для предотвращения появления «мостиков холода», зазоры между торцами панелей и цоколем уплотняются минеральной ватой. Для защиты примыканий от внешних воздействий применяются фасонные элементы (нащельники).
Нащельники следует крепить самонарезающими винтами с полукруглой головкой с крестообразным шлицем.
Качественная заделка примыканий и стыков панелей, соблюдение проектных решений узлов примыканий разрабатываемых фирмой ЗСК«Стройэлемент» гарантирует долговечность эксплуатации фасадных конструкций.
Защитная плёнка на внутренней стороне панелей удаляется непосредственно перед монтажом каждой панели. В местах креплений фасонных элементов пленка удаляется перед их установкой. Плёнка на внешней стороне панелей удаляется по окончанию монтажных работ, но не позднее 10 дней. Плёнка легко снимается, не оставляя следов, только при соблюдении режима хранения панелей.
Монтаж кровельных сэндвич-панелей
Кровельные панели «Стройэлемент» применяются в качестве окончательных кровельных ограждающих конструкций. Уклон кровли из этих панелей должен быть не менее 12%.
Для плотной подгонки панелей друг к другу необходимо очистить замковые части панелей от выступающих частей клея или утеплителя.
Если размеры ската кровли больше длинны одной панели, то монтаж по рядам необходимо начинать снизу вверх по направлению к коньку.

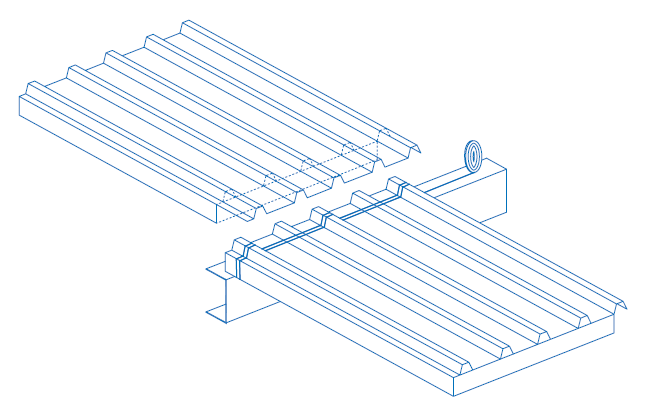

Кровельные панели монтируются таким образом, чтобы верхний ряд панелей нахлёстывал нижний, величина нахлёста составляет 150-300мм, в зависимости от уклона кровли.
Обрезку панелей второго и последующих рядов необходимо производить на месте монтажа панелей, для этого необходимо обрезать нижний лист панели на необходимое расстояние и вырезать утеплитель. Особенно тщательно вырезку сердечника необходимо произвести в трапецевидных гофрах.
На панель первого ряда необходимо положить уплотнительные ленты или мастику. Закрепление панели в стыке производиться только после крепления панели самонарезающими винтами ко всем элементам каркаса.
При продольном соединении панель укладывается выступающей гофрой на такую же гофру соседней панели и круговым движением укладывается в проектное положение.
Предварительно в замок нижнего листа смонтированной панели укладывается пароизоляционный резиновый уплотнитель, а в желоб замковой гофры наносится силиконовый герметик, с диаметром валика 5мм.
После этого панели соединяются между собой посредством самонарезающих кровельных винтов с уплотнительной резиновой шайбой. Винты устанавливаются на гребне гофры шагом 300мм.
Направление установки крепёжных элементов от конька кровли вниз.
Движение по смонтированным панелям разрешается только с использованием настилов.
Монтаж сэндвич-панелей
Перед началом монтажа сэндвич-панелей следует проверить наличие отклонений смонтированных металлоконструкций от проектного положения. Если неточность монтажа конструкций не соответствует действующим нормам, запрещается монтировать сэндвич-панели до получения проектного решения.
Все монтажные работы по креплению сэндвич-панелей к каркасу или иным несущим конструкциям должны вестись строго по проекту-раскладке или проекту производства монтажных работ. Проект должен содержать информацию о способе крепления каждой панели, а также о типе крепежа и его количестве.
Сэндвич-панели являются самонесущими конструкциями и не могут служить несущей конструкцией.
Непосредственно перед началом монтажных работ необходимо очистить поверхность сэндвич-панелей от возможных загрязнений.
Монтаж стеновых сэндвич-панелей
Перед монтажом стеновых сэндвич-панелей следует проверить точность размеров и ровность поверхности цоколя.
Монтаж стеновых панелей производится, начиная от крайней оси в направлении от нижней панели к верхней панели, (при горизонтальном монтаже).
Монтаж панелей предполагает следующую последовательность:
Необходимо расположить упаковки панелей на стройплощадке таким образом, чтобы обеспечивался доступ к панелям, монтируемым в первую очередь. Подготовить доборные и крепёжные элементы.
Для предотвращения попадания влажного воздуха в холодное время года из помещения в стык панелей, а так же предохранения панелей от износа из-за возможного трения, в местах примыканий плоскости панелей к элементам каркаса наклеивается уплотнительная лента.
Монтаж панелей производится с цоколя, снизу вверх, шип-паз панели (выпуклая часть замка) должен быть вверху.
Перед началом монтажа на цоколь здания устанавливается фасонный (опорный) элемент.
В нижнюю замковую часть (паз) со стороны помещения прокладывается силиконовый герметик (или каучуковый уплотнитель), в случае применения панелей в местах со значительной ветровой нагрузкой также следует прокладывать герметик и с наружной стороны панелей.
Для крепления панелей используются специальные самонарезающие винты с шайбами и уплотнительным кольцом из синтетического каучука. Длина самонарезающего винта зависит от толщины применяемых панелей типа несущей конструкции.
Самонарезающие винты для крепления сэндвич-панелей нельзя перетягивать, так как это может привести к деформации панели. Достаточность натяжения контролировать по деформации резинового уплотнителя шайбы.
Нельзя оставлять сэндвич-панели незакреплёнными или закреплёнными частично, так как это может привести к поломке сэндвич-панелей!
Парапетную панель с открытым верхом, с целью придания жесткости и конструкции и защиты от попадания влаги, необходимо предварительно закрыть поставляемым П-образным нащельником.
Для предотвращения появления «мостиков холода», зазоры между торцами панелей и цоколем уплотняются минеральной ватой. Для защиты примыканий от внешних воздействий применяются фасонные элементы (нащельники).
Нащельники следует крепить самонарезающими винтами с полукруглой головкой с крестообразным шлицем.
Качественная заделка примыканий и стыков панелей, соблюдение проектных решений узлов примыканий разрабатываемых фирмой ЗСК«Стройэлемент» гарантирует долговечность эксплуатации фасадных конструкций.
Защитная плёнка на внутренней стороне панелей удаляется непосредственно перед монтажом каждой панели. В местах креплений фасонных элементов пленка удаляется перед их установкой. Плёнка на внешней стороне панелей удаляется по окончанию монтажных работ, но не позднее 10 дней. Плёнка легко снимается, не оставляя следов, только при соблюдении режима хранения панелей.
Монтаж кровельных сэндвич-панелей
Кровельные панели «Стройэлемент» применяются в качестве окончательных кровельных ограждающих конструкций. Уклон кровли из этих панелей должен быть не менее 12%.
Для плотной подгонки панелей друг к другу необходимо очистить замковые части панелей от выступающих частей клея или утеплителя.
Если размеры ската кровли больше длинны одной панели, то монтаж по рядам необходимо начинать снизу вверх по направлению к коньку.
Кровельные панели монтируются таким образом, чтобы верхний ряд панелей нахлёстывал нижний, величина нахлёста составляет 150-300мм, в зависимости от уклона кровли.
Обрезку панелей второго и последующих рядов необходимо производить на месте монтажа панелей, для этого необходимо обрезать нижний лист панели на необходимое расстояние и вырезать утеплитель. Особенно тщательно вырезку сердечника необходимо произвести в трапецевидных гофрах.
На панель первого ряда необходимо положить уплотнительные ленты или мастику. Закрепление панели в стыке производиться только после крепления панели самонарезающими винтами ко всем элементам каркаса.
При продольном соединении панель укладывается выступающей гофрой на такую же гофру соседней панели и круговым движением укладывается в проектное положение.
Предварительно в замок нижнего листа смонтированной панели укладывается пароизоляционный резиновый уплотнитель, а в желоб замковой гофры наносится силиконовый герметик, с диаметром валика 5мм.
После этого панели соединяются между собой посредством самонарезающих кровельных винтов с уплотнительной резиновой шайбой. Винты устанавливаются на гребне гофры шагом 300мм.
Направление установки крепёжных элементов от конька кровли вниз.
Движение по смонтированным панелям разрешается только с использованием настилов.
Рекомендации по подбору метизов
Метизы — крепежные детали, которые максимально надежно способны зафиксировать соединение. Без данных крепежных элементов просто невозможно осуществить качественное и безопасное совмещение деталей.
Метизы всегда были и будут нужны, поэтому важно правильно определиться с их выбором. Это будет зависеть от характера постройки, материалов и толщины крепежей.
Критерии выбора метизов
Первое, что следует сделать, это определиться с маркой деталей. Можно ознакомиться с отзывами предыдущих покупателей, чтобы оценить качество продукта.
Далее нужно осмотреть метизы, и ознакомиться с документами. Любое изделие должно полностью соответствовать нормам ГОСТа.
Важно не быть излишне экономным. Ведь покупка некачественных метизов и других крепежных изделий может привести к плачевным последствиям. От них зависит прочность будущей постройки любого типа, а так же дальнейшая безопасность потребителей во время ее эксплуатации.
Нужно покупать изделия, которые не потеряют свою форму, толщину и состав под влиянием внешней среды. Поэтому обязательно следует рассматривать предлагаемую продукцию перед покупкой. Тогда и построенное в дальнейшем здание будет прочным, и прослужит много лет.
Разновидности метизов и их конструкции
К метизам следует отнести анкера, которые отличаются размерами. Для более плотных составов подойдут дюбели, а так же специальные гайки с длинным стержнем.
Метизы предлагаемые могут быть цельные, и состоять из съемных элементов. Это тоже можно узнать у консультанта, так как разные варианты предназначены для разных целей.
У любого из видов метизов не должно быть никаких сколов, царапин, трещин. Так же должна отсутствовать ржавчина, и другие возможные варианты повреждений. Если покупатель не уверен в своих силах, лучше обратиться за помощью к консультанту. Он поможет сделать выбор максимально правильно.
